    伸缩悬臂吊的结构及操作原理

    发布日期：2021-12-20 15:49:24      浏览次数：

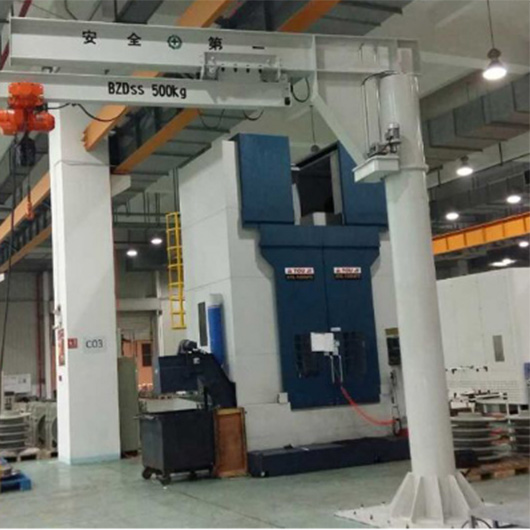

    伸缩悬臂起重机占地面积小，投资少，使用灵活，应用广泛。其悬臂结构一般为整体悬臂。曲臂有两种类型，但一些特殊条件仍需特殊设计。例如，根据车间建筑和工程流程的需要，用户在临时仓库设置了一台1t起重的伸缩悬臂起重机。电动旋转360°，240°4.2m短悬臂，其余120°7.5m。


    1.伸缩悬臂吊的结构。


    伸缩悬臂结构由立柱1组成。由于悬臂固定。支撑辊3.伸缩臂驱动装置4.伸缩臂5.电葫芦6等。其结构特点。


    (1)柱1。固定悬臂2部分与整体悬臂结构相同，但由于固定悬臂2的下翼运行伸缩臂5的驱动装置4，而不是麻豆AV免费在线观看6。


    (2)在固定悬臂2下设置扁钢轨道1，用于支撑滚轮3的行走。支撑滚轮3除了支撑伸缩臂外，还起到伸缩臂的作用。




    2.操作原理。


    当伸缩悬臂起重机的伸缩臂在240°范围内收缩时，当麻豆AV免费在线观看在120°范围内运行时，伸缩臂伸缩。主要操作是在收缩状态下提升，并在120°范围内卸载。为防止伸缩臂摆动，应合理控制支撑辊与轨道的侧向间隙（1~2m），调整伸缩臂驱动装置运行边缘的间隙，限制伸缩臂摆动。


    3.辅助设施。


    为防止悬臂从120个工作区域的长悬臂状态旋转到240°工作区域的短悬臂状态，在建筑物的适当位置设置限位开关。限位开关的接头设置在伸缩臂上。当短悬臂状态时，限位开关不工作。当错误操作（长悬臂进入短悬臂操作区域）时，限位开关停止悬臂旋转，即使旋转电机断电，也能起到安全防碰的作用。
